Бесконтактное измерение уровня жидкости

Прибор «УЗБК-250» - уровнемер звуковой бесконтактный предназначен для измерения уровня жидкости в скважинах по отраженному звуковому сигналу в диапазоне значений уровня 5 – 150 м.
Особенно удобно использовать прибор при замерах уровня в действующих скважинах с установленным водоподъемным оборудованием, так как исключаются зацепы, а так же возможно достаточно просто установить работоспособность скважины по замерам динамического уровня.
Зарегистрирован как изобретение от 25.07.2017г.
в Госреестре изобретений РФ под №2654370.
Описание прибора «УЗБК-150»:

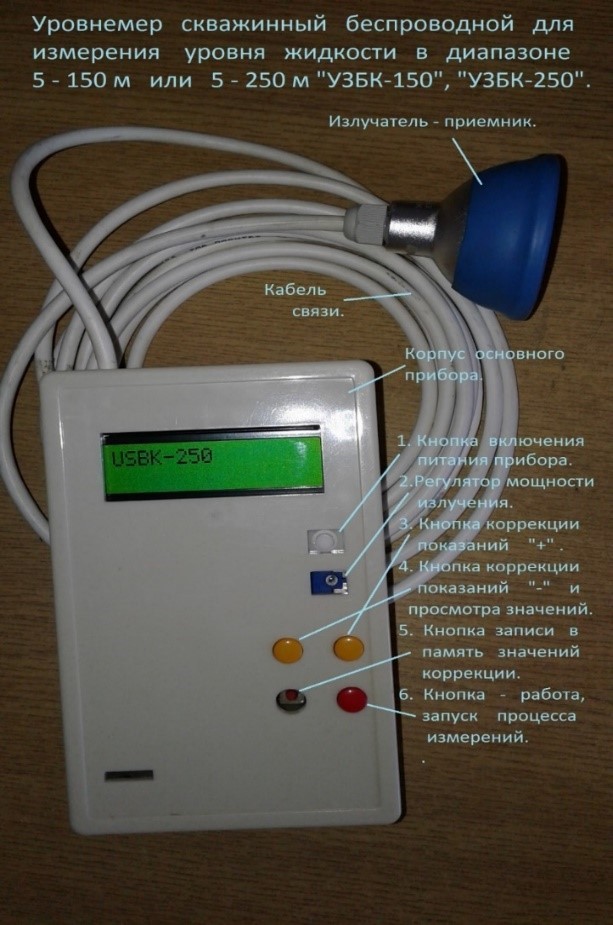

1. Корпус основного прибора содержит: контроллер с элементами управления, ЖК индикатор, аналого-цифровой преобразователь, таймер, генератор зарядки мощного конденсатора, схему разрядника.

2. Кабель многожильный предназначен для связи прибора с излучателем – приемником.

3. Излучатель – приемник представляет собой алюминиевый конус, в котором содержится излучающая динамическая головка и приемник со схемой усиления принятого отраженного сигнала.
Принцип работы:
Прибор при включении питания готов к работе.
Для запуска измерения необходимо нажать на кнопку – 6 работа, при этом запускается режим измерений: в течение 2 сек подается питание на схему зарядки конденсатора высоковольтного, затем подается импульс на схему излучения, после излучения импульса контроллер
в течение 2 сек принимает все отраженные в скважине сигналы и записывает их амплитуду и время прихода в массив измеренных значений.

Глубину зеркала воды контроллер рассчитывает, используя значение скорости звука в воздухе, времени прихода последнего отраженного сигнала максимальной амплитуды и поправочный множитель, который можно корректировать кнопками 3 и 4.

Коррекция осуществляется на скважине, значение уровня жидкости
в которой измерено контрольным уровнемером, проводится для контроля показаний и предназначена данная функция для расширения метрологических возможностей прибора. Коррекция осуществляется произвольным изменением множителя, отображаемого на индикаторе при включении питания прибора и последующим замером уровня.

После полного совпадения измеренных значений с контрольными, нажимаем на кнопку – 5 и записываем в память значение коррекции. После проведения очередного измерения, изменять значение коррекции следует начиная с нажатия на кнопку – 3, так как кнопка – 4 после замера используется, кроме уменьшения значений коррекции, также для последовательного просмотра всех записанных в память значений амплитуды сигнала и глубины отражений в скважине за последнее измерение.

Мощность импульса излучения можно регулировать поворотом резистора -2 (увеличение по часовой стрелке). Излучаемый импульс должен быть тем мощнее, чем больше диаметр скважины и больше глубина до уровня жидкости. Критерием точности измерений является повторяемость показаний.
Порядок проведения измерений:
Начинать измерения следует при небольшой мощности излучаемого импульса, особенно при малом значении уровня.

Включить питание прибора, дождаться индикации показаний значения коррекции, расположить излучатель непосредственно на срезе устья скважины или в проникающее отверстие и нажать на кнопку – 6 работа, через 2 сек произойдет излучение звукового импульса, после окончания измерений на индикаторе появится измеренное значение до уровня жидкости. Если измеренное значение равно нулю, изменить мощность излучения регулятором. Повторить замер, по совпадению показаний убедиться в точности значений уровня. При снижении напряжения питания ниже допустимого звуковой импульс излучаться не будет.

Для смены батареи питания следует раскрутить винты на обратной стороне корпуса прибора и поменять батарею «Крона» напряжением 9 Вольт.
